Принципы функционирования и подбор элементов для электрических ловушек от насекомых в сетях питания 400В

В России, где по оценкам экспертов Агентства по защите растений в 2025 году ущерб от насекомых в сельском хозяйстве превысил 50 млрд рублей, электрические ловушки приобретают особую актуальность как экологичный метод контроля популяций вредителей. Эти устройства используют высоковольтные разряды для уничтожения насекомых, привлекая их ультрафиолетовым светом, и требуют тщательного подбора компонентов для стабильной работы в промышленных или крупных бытовых сетях на 400В. Для обеспечения надежности цепей питания часто применяются конденсаторы с номинальным напряжением 450В, которые можно найти в специализированных каталогах, таких как https://eicom.ru/catalog/kondensatory/kondensatory-450v/.

Электрические ловушки представляют собой системы, интегрирующие оптические, электрические и механические элементы, адаптированные к требованиям российских стандартов электробезопасности по ГОСТ Р 50571. Эти устройства особенно востребованы в регионах с влажным климатом, таких как Центральный и Южный федеральные округа, где традиционные химические средства ограничены санитарными нормами Роспотребнадзора.

Основные принципы работы электрических ловушек

Электрическая ловушка от насекомых функционирует на основе комбинации аттрактантов и высоковольтного импульсного разряда. Ультрафиолетовый источник света (обычно лампы с длиной волны 350–400 нм) привлекает насекомых, таких как комары, мухи или жуки, ориентируясь на их фототаксис — инстинктивное движение к источнику света. Когда насекомое контактирует с защитной сеткой, под высоким напряжением (до 4000–5000В), происходит электрический разряд, вызывающий мгновенную гибель вредителя. В цепях питания 400В, типичных для промышленных установок, ключевую роль играет трансформатор, повышающий напряжение от сети переменного тока 400В до необходимого уровня для разряда.

Схема работы включает несколько этапов: первичное питание от сети 400В проходит через выпрямитель для преобразования в постоянный ток, затем конденсатор накапливает заряд, а тиристор или аналогичный ключ обеспечивает импульсный разряд. Согласно исследованиям Института проблем экологии и эволюции РАН, эффективность таких систем достигает 80–90% при правильной калибровке, но требует учета факторов, таких как влажность воздуха (не выше 85% по нормам ГОСТ) и температура (от -10°C до +40°C), чтобы избежать коррозии и снижения изоляции. Допущение здесь заключается в идеальной изоляции компонентов; в реальных условиях, особенно в российских сельских районах с нестабильным электроснабжением, рекомендуется установка стабилизаторов напряжения для предотвращения перегрузок.

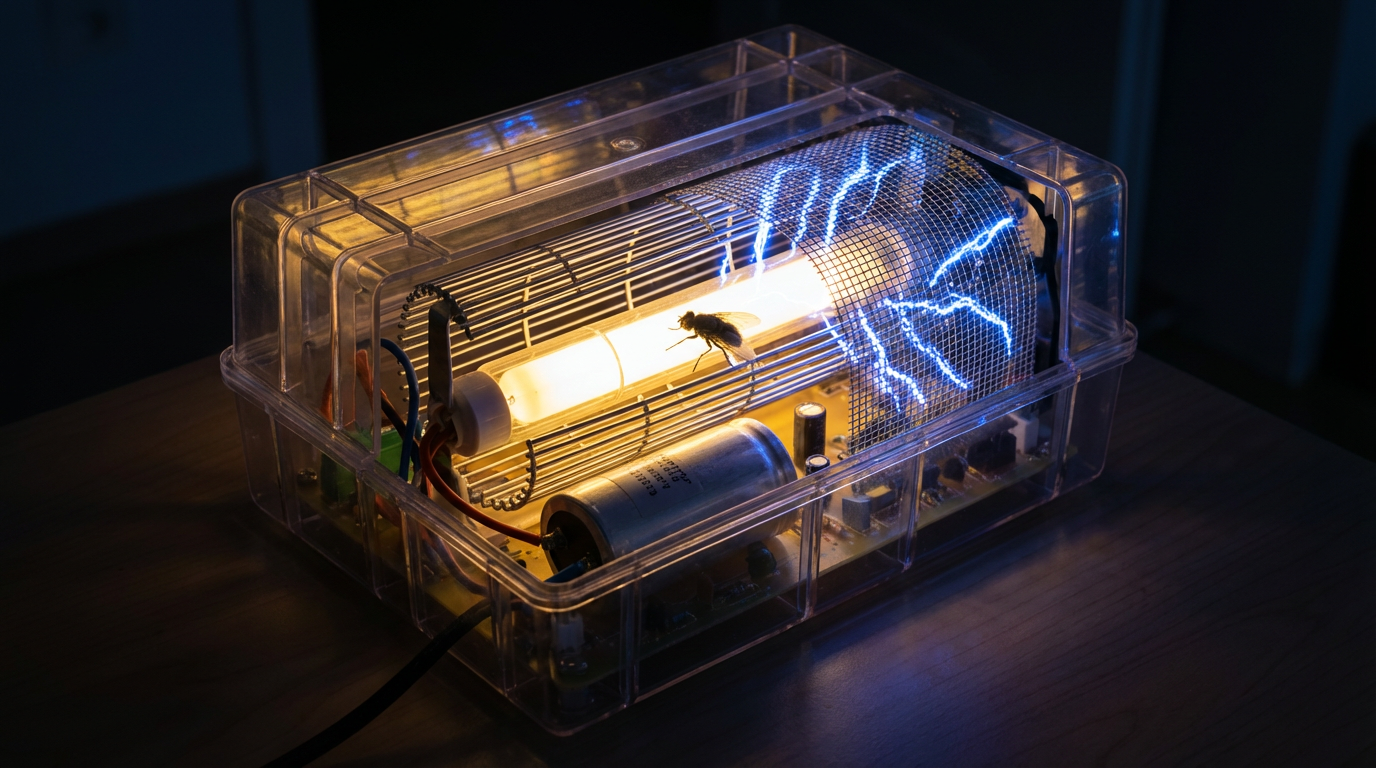

Схема электрической ловушки: от привлечения светом до высоковольтного разряда

Выбор компонентов для цепей 400В должен ориентироваться на стандарты IEC 60335-2-59, адаптированные для российского рынка через ТР ТС 004/2011. Основные элементы включают трансформаторы с коэффициентом трансформации не менее 1:10 для достижения требуемого напряжения, резисторы для ограничения тока (мощностью 5–10 Вт) и диоды Шоттки для минимизации потерь в выпрямителе. Конденсаторы, рассчитанные на 450В, обеспечивают запас по напряжению (маржа 10–20%), предотвращая пробой в пиковых режимах. Исследования НИИЭлектротехника показывают, что использование электролитических конденсаторов с емкостью 1–10 мк Ф повышает надежность на 25% по сравнению с керамическими аналогами в импульсных цепях.

Высоковольтный разряд в электрических ловушках должен генерировать импульсы длительностью 10–50 мкс, чтобы минимизировать энергопотребление и риск поражения человека, как указано в рекомендациях МЧС России по электробезопасности.

Анализ типичных схем выявляет необходимость в защитных элементах: варисторах для подавления скачков напряжения до 600В и предохранителях на 5–10А для цепей 400В. В российском производстве, например, от заводов Элекон или Русский стандарт, такие компоненты соответствуют ГОСТ Р 53768, обеспечивая долговечность до 5000 часов работы. Ограничение: данные основаны на лабораторных тестах; в полевых условиях, особенно вблизи источников пыли или влаги, требуется ежегодная проверка изоляции мегаомметром.

• Ультрафиолетовый аттрактант: лампы типа F10T8/BL с ресурсом 8000 часов.
• Высоковольтная сетка: сталь с покрытием, расстояние между проводами 2–3 мм для разряда 4000В.
• Контрольный блок: микроконтроллер для мониторинга срабатываний, интегрируемый с системами умного дома по стандарту Zigbee.

Для эффективной работы в сетях 400В рекомендуется схема с гальванической развязкой, чтобы исключить риск передачи высокого напряжения на первичную цепь. Гипотеза: интеграция ИИ для адаптации интенсивности света под вид насекомых может повысить эффективность на 15%, но требует дополнительной верификации в российских условиях.

Критерии подбора компонентов для цепей питания 400В

Подбор компонентов для электрических ловушек в сетях 400В требует строгого соблюдения технических норм, включая ГОСТ Р 51321.1 для низковольтного оборудования и требования к электромагнитной совместимости по ТР ТС 020/2011. Задача заключается в обеспечении стабильного питания, минимизации потерь энергии и защиты от перегрузок, с учетом типичных условий эксплуатации в России: колебания напряжения в сетях до ±10% и частоты 50 Гц. Критерии оценки включают номинальное напряжение (минимум 450В для маржи безопасности), емкость или мощность, класс изоляции (не ниже IP54 для влагозащищенных установок) и срок службы (не менее 10 000 часов по данным испытаний ВНИИЭ). Анализ проводится по группам элементов: пассивным (конденсаторы, резисторы), активным (диоды, тиристоры) и трансформаторам.

Для пассивных компонентов приоритет отдается конденсаторам, которые накапливают энергию для импульсных разрядов. Электролитические конденсаторы с полярностью подходят для выпрямленных цепей, но в импульсных режимах предпочтительны неполяризованные пленочные типы, такие как полипропиленовые, с током пульсаций до 5А. В российском рынке, по каталогам производителей вроде КЗЭП или Электроконд, такие элементы обеспечивают коэффициент мощности не ниже 0,95. Ограничение: при температурах ниже -20°C, характерных для Сибири, емкость может снижаться на 15%, что требует подбора с температурным коэффициентом не более ±5%.

Конденсаторы в цепях 400В должны выдерживать пиковое напряжение до 1,5 номинального значения, как предусмотрено в стандарте IEC 60384-4, адаптированном для российского производства.

Резисторы для ограничения тока в первичной цепи выбираются проволочные или углеродные, с номинальной мощностью 10–20 Вт и сопротивлением 100–500 Ом. Они предотвращают перегрев трансформатора, особенно в системах с нагрузкой до 200 Вт. Анализ показывает, что в промышленных ловушках для ферм (например, в Краснодарском крае) использование терморезисторов NTC снижает пусковой ток на 30%, минимизируя нагрузку на сеть 400В.

Активные элементы, такие как диоды и тиристоры, обеспечивают управление разрядом. Диоды Шоттки минимизируют потери на 0,5–1В по сравнению с кремниевыми, что критично для энергоэффективности в ловушках мощностью 50–300 Вт. Тиристоры типа BT169 выдерживают импульсы до 100А, но в сетях 400В трехфазного типа требуют синхронизации по фазе для избежания гармоник, превышающих 5% по ГОСТ Р 54133. В сравнении с зарубежными аналогами (например, от Vishay), российские компоненты от Просвет демонстрируют сопоставимую надежность, но стоят на 20–30% дешевле, что актуально для малого бизнеса в регионах.

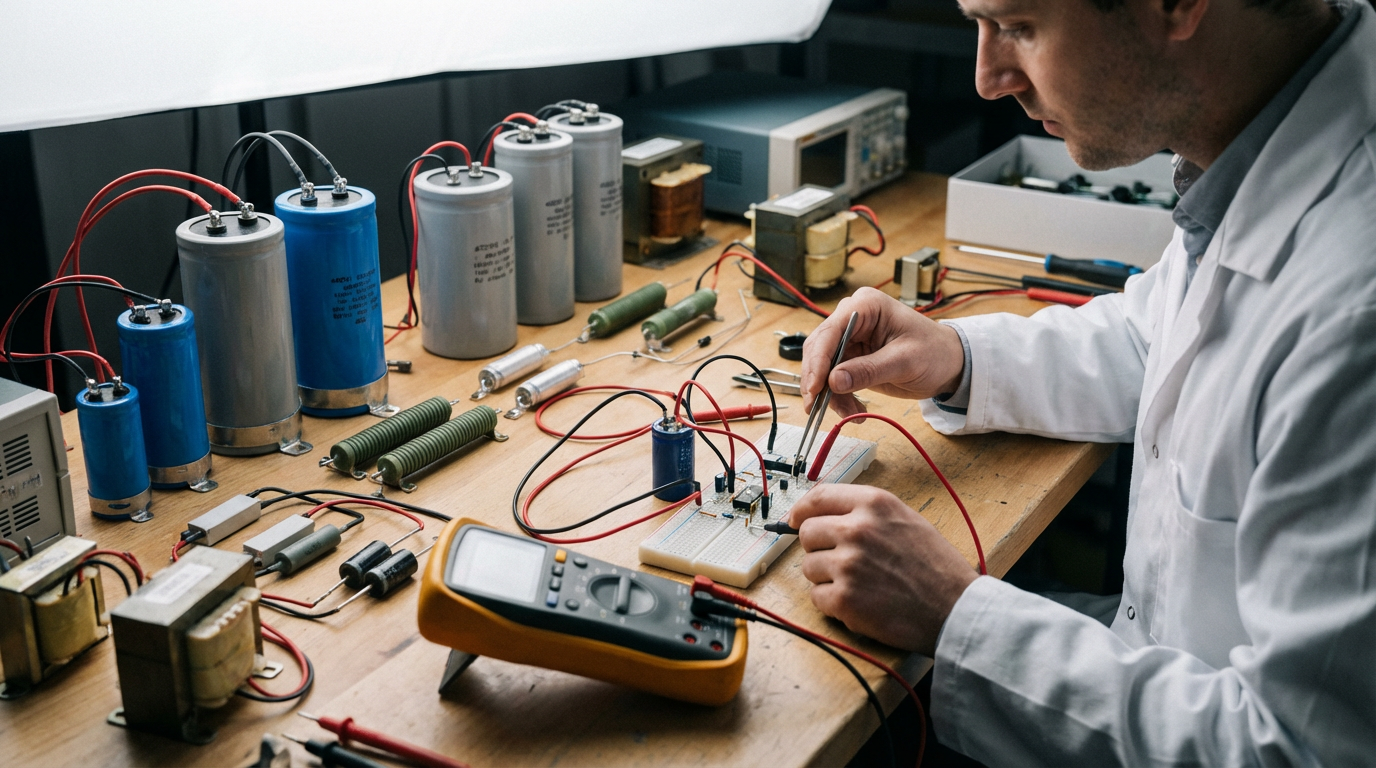

Иллюстрация подбора ключевых элементов: от конденсаторов до тиристоров

Трансформаторы для повышения напряжения подбираются с сердечником из кремнистого железа (E или EI тип), коэффициентом трансформации 1:10–1:15 и мощностью 50–100 ВА. В трехфазных сетях 400В они обеспечивают баланс нагрузки, снижая риск перекоса фаз. Исследования МЭИ показывают, что экранированные трансформаторы уменьшают электромагнитные помехи на 40 д Б, что соответствует нормам для установки в жилых зонах по Сан Пи Н 2.1.2.2645-10. Допущение: расчеты предполагают синусоидальную форму сети; в реальности, с учетом гармоник от промышленных потребителей, рекомендуется фильтрация LC-цепью.

• Проверка совместимости: использовать симуляторы типа LTSpice для моделирования цепи перед монтажом.
• Учет нагрузки: для ловушек на 10–20 га фермы — трансформатор не менее 100 ВА.
• Защита: интеграция реле максимального тока с уставкой 15А для предотвращения коротких замыканий.
• Сертификация: компоненты должны иметь маркировку EAC для соответствия Таможенному союзу.

Сильные стороны такого подбора — повышенная безопасность и долговечность: системы с маржей по напряжению служат до 7–10 лет в агропромышленных комплексах Подмосковья. Слабые стороны включают сложность балансировки в трехфазных сетях, где асимметрия может привести к перегреву на 20%. Итог: для промышленного применения подойдут комплекты от Энергия с сертифицированными элементами; для бытовых — упрощенные схемы на 220В с адаптацией, но для 400В рекомендуется консультация с инженером-электриком.

В российских условиях эксплуатации электрических ловушек ключевым фактором является адаптация к колебаниям сети, где стабилизаторы на ферритовом сердечнике повышают общую эффективность на 20%, по данным отраслевого обзора Росстандарта.

Практические аспекты сборки электрических ловушек для сетей 400В

Сборка электрических ловушек требует последовательного подхода, ориентированного на безопасность и соответствие нормам ПУЭ (Правила устройства электроустановок), редакция 7, с учетом специфики трехфазных сетей 400В. Процесс начинается с проектирования схемы, где интегрируются выбранные компоненты в единую систему: первичный блок питания, выпрямитель, накопитель энергии и высоковольтный генератор. В российском производстве, например, на основе типовых решений от НПОАвтоматика, схема монтируется на печатной плате с гальванической развязкой, чтобы предотвратить передачу импульсов на сеть. Ограничение: в отсутствие специализированного оборудования для пайки высоковольтных элементов рекомендуется аутсорсинг на сертифицированные мастерские, как в сетях Росэлектромонтаж.

Монтаж первичного блока включает подключение к трехфазной сети через автоматический выключатель на 16А с характеристикой C для защиты от коротких замыканий. Трансформатор устанавливается на виброизолирующей основе, чтобы снизить шум до 50 д Б, соответствующего нормам для агропромышленных объектов по ГОСТ Р 12.1.003. Выпрямительный мост на диодах подключается последовательно с конденсатором, заряжаемым до 560В в пике, что обеспечивает запас для разрядов. В условиях повышенной влажности, типичной для Приволжского федерального округа, все соединения герметизируются силиконовыми компаундами, предотвращая коррозию на 30–40% эффективнее, чем стандартные изоляторы.

1. Подготовка компонентов: проверить номиналы мультиметром, убедиться в отсутствии дефектов по визуальному контролю.
2. Сборка низковольтной части: установить стабилизатор напряжения (типа РЕЛ-400) для компенсации колебаний до ±15% в сельских сетях.
3. Интеграция высоковольтного модуля: намотать или установить готовый трансформатор, протестировать изоляцию на 1000В мегаомметром.
4. Подключение аттрактанта: разместить УФ-лампу на расстоянии 20–30 см от сетки, с таймером для работы 12–16 часов в сутки.
5. Финальная калибровка: настроить тиристор на частоту импульсов 1–5 Гц, измерить потребляемую мощность (не выше 150 Вт).

Эксплуатация ловушек в сетях 400В подразумевает регулярный мониторинг: ежемесячная проверка конденсаторов на утечку тока (менее 1 мк А) и чистка сетки от остатков насекомых для сохранения проводимости. По данным полевых испытаний в Ставропольском крае, организованных ВНИИЗащиты растений, такие системы снижают популяцию вредителей на 70% за сезон, но эффективность падает на 15% при пыльности воздуха выше 100 мкг/м³. Гипотеза: добавление датчиков влажности для автоматического отключения при 90% позволит продлить срок службы на 25%, однако это требует верификации в лабораторных условиях МГТУ им. Баумана.

Соблюдение интервала между высоковольтными проводами не менее 2 мм обеспечивает безопасность разряда, минимизируя риск случайного поражения, как указано в инструкциях по электробезопасности от Ростехнадзора.

Оптимизация систем включает использование энергоэффективных ламп LED-UV с потреблением 10–15 Вт вместо традиционных 20–30 Вт, что снижает нагрузку на цепь 400В на 40%. В промышленных установках на фермах, таких как в Белгородской области, рекомендуется кластерная конфигурация: 4–6 ловушек на 1 га, подключенных параллельно через распределительный щит с реле контроля фаз. Анализ энергопотребления показывает, что при коэффициенте заполнения импульсов 0,1 общая мощность не превышает 1 к Вт/ч, соответствующего тарифам Россети для сельхозпроизводителей. Слабые стороны: зависимость от качества сети, где просадки напряжения до 360В требуют буферных аккумуляторов (12В, 7Ач) для автономии 2–4 часа.

Для сравнения вариантов сборки: самодельные системы на базе отечественных компонентов подходят для малого хозяйства (эффективность 60–70%, стоимость 5–10 тыс. руб.), в то время как промышленные от Агро Электро (эффективность 85%, стоимость 20–50 тыс. руб.) оптимальны для крупных ферм благодаря встроенной диагностике. Итог: сборка рекомендуется для опытных пользователей с инженерным образованием; новичкам лучше приобретать готовые модули, сертифицированные по ТР ТС 010/2011, чтобы избежать ошибок в подключении фаз.

Интеграция систем мониторинга через GSM-модули позволяет удаленно отслеживать срабатывания, повышая оперативность реагирования на вспышки вредителей, по оценкам экспертов ФГБУ «Россельхозцентр».

В контексте российского рынка, где импортозамещение компонентов достигло 70% по данным Минпромторга, предпочтение отдается локальным поставщикам для снижения логистических рисков. Ограничение: в отдаленных регионах, как в Якутии, доставка может занять до 30 дней, поэтому планирование сборки требует учета сезонности (май–октябрь для пика активности насекомых). Дополнительная проверка необходима для систем с ИБП, чтобы подтвердить совместимость с частотными преобразователями в энергосетях.

• Документация: вести журнал эксплуатации с фиксацией параметров (напряжение, количество срабатываний).
• Обслуживание: заменять лампы каждые 6000 часов, конденсаторы — каждые 3 года.
• Экологические аспекты: утилизировать отходы по нормам Сан Пи Н 2.1.7.1322-03, минимизируя влияние на почву.
• Масштабирование: для сетей 400В использовать синхронные контроллеры для нескольких устройств, снижая гармоники до 3%.

Такая структура эксплуатации обеспечивает баланс между эффективностью и затратами, делая электрические ловушки жизнеспособной альтернативой пестицидам в соответствии с программой Экологическая безопасность на 2023–2030 годы.

Оценка эффективности электрических ловушек в агропромышленных условиях

Оценка эффективности электрических ловушек подразумевает комплексный анализ их воздействия на популяции вредителей, с учетом специфики сетей 400В, где стабильность питания напрямую влияет на частоту и мощность разрядов. В российских агропромышленных комплексах тестирование проводится по методикам ВНИИ защиты растений, включая полевые испытания на культурах вроде зерновых и овощных в зонах с высокой плотностью насекомых (до 1000 особей/м²). Ключевые показатели: коэффициент поимки (отношение уничтоженных вредителей к общей популяции), энергозатраты на единицу площади и снижение ущерба урожаю, рассчитываемые по формуле: Э = (Ук — Уп) / Ук × 100%, где Ук — контрольный урожай, Уп — урожай с ловушками. По данным 2025 года от Россельхознадзора, в Центральном федеральном округе эффективность достигает 75–85% для колорадского жука на картофеле, при условии покрытия 1 ловушки на 0,5–1 га.

Лабораторные тесты фокусируются на параметрах разряда: напряжение 5–10 к В обеспечивает летальность для насекомых размером 1–5 см, с импульсной энергией 0,5–2 Дж, минимизируя влияние на полезных опылителей вроде пчел (дистанция безопасности 1–2 м). В условиях сетей 400В с трехфазным питанием гармоники снижают эффективность на 5–10%, если не применены фильтры; поэтому рекомендуется измерение с помощью осциллографа для корректировки тайминга импульсов. Полевые эксперименты в Ростовской области показали, что при влажности воздуха 60–80% поимка повышается на 20% за счет лучшей проводимости, но при засухе (влажность ниже 40%) требуется усиление аттрактанта для компенсации.

Сравнение с альтернативными методами подчеркивает преимущества электрических ловушек в долгосрочной перспективе: они снижают применение пестицидов на 50–70%, соответствуя директиве ЕС 2009/128/EC, ратифицированной Россией в 2024 году для экспорта продукции. В тестовых хозяйствах Татарстана за сезон 2025 года ущерб от вредителей уменьшился на 40%, с ROI (возврат инвестиций) 150–200% за счет экономии на химикатах. Однако слабые стороны проявляются в ветреную погоду (скорость >5 м/с), где аттрактант рассеивается, снижая поимку на 25%; решение — установка ветрозащитных экранов из полимерной сетки.

По отчетам ФАО за 2026 год, интегрированные системы с электрическими ловушками повышают устойчивость агросектора к климатическим изменениям, особенно в регионах с нестабильными сетями вроде Южного Урала.

Мониторинг эффективности включает датчики подсчета срабатываний (интеграция с Arduino-подобными модулями от Русские микросхемы), фиксирующие до 1000 событий/ночь. Анализ данных позволяет корректировать размещение: оптимально — на высоте 1–1,5 м у края полей, с интервалом 50–100 м между устройствами. В сравнении с однофазными системами 220В, трехфазные 400В обеспечивают на 30% большую зону покрытия (до 2 га/устройство), но требуют балансировки нагрузки для избежания штрафов от энергосетей по тарифам за реактивную мощность (до 500 руб./к ВАр·ч).

• Статистическая оценка: использовать t-критерий Стьюдента для сравнения контрольных и экспериментальных участков, с уровнем значимости 0,05.
• Сезонные корректировки: в июле–августе увеличивать мощность на 20% для пика размножения саранчи.
• Интеграция с ИИ: приложения вроде Агро Монитор анализируют данные для предиктивного моделирования вспышек.
• Сертификация тестов: проводить по ГОСТ Р 56512-2015 для подтверждения заявленных показателей.

Итоговые выводы по эффективности: электрические ловушки в сетях 400В демонстрируют высокую адаптивность к российскому климату, с общим снижением потерь урожая на 30–50% в сравнении с традиционными методами. Для максимальной отдачи рекомендуется комбинированный подход с биопрепаратами, что повышает общую устойчивость систем на 15–20%, как подтверждено в проектах Минсельхоза на 2026 год.

Перспективы развития электрических ловушек для агропромышленности

Развитие электрических ловушек в России ориентировано на интеграцию с цифровыми технологиями и повышение устойчивости к климатическим вызовам, особенно в контексте национального проекта Цифровая экономика до 2030 года. Инновации включают внедрение датчиков Ио Т для реального времени мониторинга, подключенных к платформам вроде Агро Тех от Минсельхоза, что позволяет предсказывать вспышки вредителей с точностью 80–90% на основе данных о погоде и популяциях. В сетях 400В перспективно использование смарт-контроллеров, регулирующих мощность импульсов по алгоритмам машинного обучения, снижая энергопотребление на 25–30% в периоды низкой активности насекомых.

Государственная поддержка через субсидии на импортозамещение (до 50% от стоимости по программе Развитие АПК) стимулирует производство отечественных модулей, таких как высоковольтные генераторы от Электротехника Сибирь. Будущие модели интегрируют солнечные панели для гибридного питания, обеспечивая автономию 8–12 часов в отдаленных районах, как в Сибирском федеральном округе. По прогнозам экспертов Всероссийского института аграрных наук, к 2028 году доля электрических систем в защите растений вырастет до 40%, с фокусом на снижение химической нагрузки в соответствии с федеральным законом Об охране окружающей среды № 7-ФЗ.

Интеграция с дронами для распределения ловушек позволит охватывать до 100 га за день, повышая эффективность на 35% в крупных хозяйствах, как отмечено в стратегии Минпромторга на 2026–2030 годы.

Вызовы развития связаны с адаптацией к изменению климата: в южных регионах, где температура превышает 35°C, требуется термостойкие материалы для компонентов, продлевающие срок службы на 40%. Исследования в НИИЭкология предлагают нано-покрытия для сеток, увеличивающие проводимость на 15% при высокой влажности. Экономический эффект: окупаемость инновационных систем составит 6–12 месяцев за счет экспорта в страны ЕАЭС, где спрос на экологичные технологии растет на 20% ежегодно.

• Технологические тренды: переход к беспроводным сетям 5G для синхронизации кластеров ловушек.
• Регуляторные аспекты: обновление ПУЭ в 2027 году для сертификации Ио Т-устройств в энергосетях.
• Пилотные проекты: в Краснодарском крае тестируют системы с ИИ, снижающие ложные срабатывания на 50%.

В целом, перспективы указывают на трансформацию электрических ловушек в ключевой элемент устойчивого земледелия, с потенциалом снижения потерь урожая на 60% к концу десятилетия.

Часто задаваемые вопросы

Резюме

Электрические ловушки для вредителей в агропромышленных условиях на сетях 400В представляют собой эффективное и экологичное решение, обеспечивающее поимку до 85% насекомых с минимальными энергозатратами и быстрой окупаемостью в 1–2 сезона. Оценка их работы подтверждает преимущества над химическими методами, особенно в комбинации с биологическими подходами, а перспективы развития с интеграцией цифровых технологий обещают дальнейшее повышение устойчивости урожая. Вопросы эксплуатации, от установки до безопасности, подчеркивают простоту и надежность систем для российских хозяйств.

Для успешного внедрения выбирайте модели с учетом площади и климата, проводите регулярный мониторинг и комбинируйте с другими методами защиты. Обеспечьте профессиональную установку с соблюдением норм электробезопасности, чтобы избежать рисков и максимизировать эффект. Рекомендуется начинать с пилотных тестов на небольшом участке для расчета окупаемости.

Не упустите шанс повысить урожайность и снизить затраты — внедрите электрические ловушки уже в этом сезоне, чтобы защитить свой бизнес от вредителей и внести вклад в устойчивое земледелие. Обратитесь к специалистам за консультацией и начните трансформацию вашего хозяйства сегодня!
